Name: Experiência abrangente de diodo de vácuo ideal
Brand: Hangzhou Brolight Technology Co., Ltd.
Availability: InStock

BEX-8510

Experiência abrangente de diodo de vácuo ideal

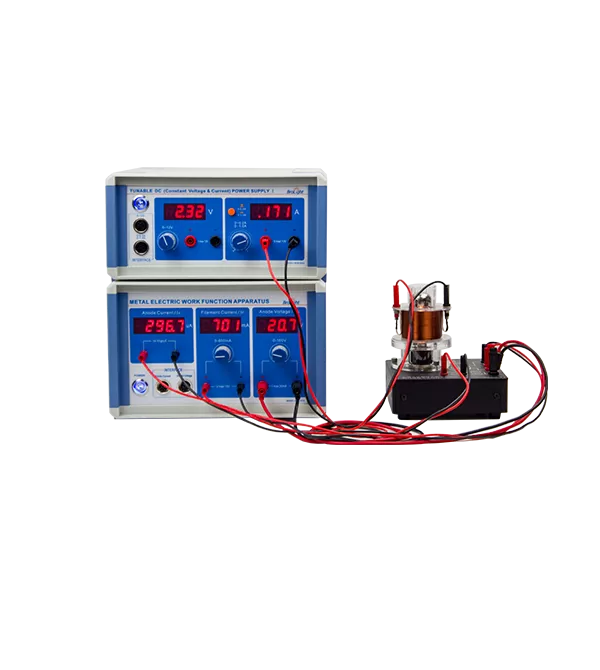

O aparelho de experimento BEX-8510, centrado em um diodo de vácuo ideal dentro de um solenóide energizado, permite a medição precisa da função de trabalho do elétron de um cátodo de tungstênio. Seu design de ânodo cilíndrico coaxial garante um campo de temperatura uniforme e minimiza os efeitos de borda. O experimento fornece treinamento abrangente em vários métodos de medição-incluindo análise de linha Richardson e o método de controle magnético-enquanto oferece prática valiosa em técnicas avançadas de processamento de dados.

Características do BEX-8510 experimento abrangente de diodo de vácuo ideal

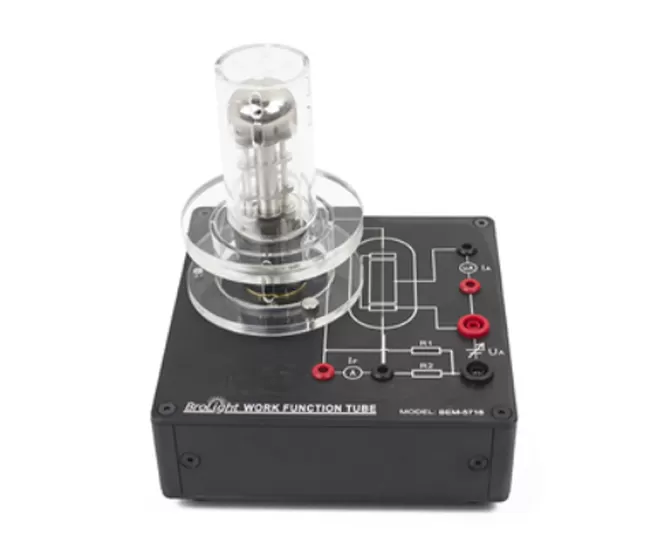

Unidade de montagem de diodo dedicado
Diodo de vácuo montado independentemente com escudo de segurança transparente
Bobina Solenóide Integrada
Solenóide de 560 voltas para alinhamento preciso do campo magnético
Unidade de medição de alta precisão
Amplificador de nível de microampere com display de 4,5 dígitos (0,1 μA-20mA)
Fornecimento de tensão estável
Fonte de alimentação ajustável linear (0-160,0 V DC), sem ondulação
Aquisição Avançada de Dados
Interfaces duplas PASCO para coleta de dados em tempo real

Aplicações de BEX-8510 experimento abrangente de diodo de vácuo ideal

Determinação da função de trabalho de elétrons metálicos
Movimento de elétrons em campos elétricos e magnéticos combinados (medição e/m)
Investigação da Distribuição Fermi-Dirac
Caracterização de Atual-Tensão de Diodos de Vácuo Ideal

Especificações do BEX-8510 experimento abrangente de diodo de vácuo ideal

Não.	Parte	Especificações
1	Console principal	Tensão do ânodo: 0-160 V DC ajustável Ânodo Faixa atual: 0-20 mA Filamento Atual: 0-800 mA ajustável
2	Fonte de alimentação DC	Tensão: 0-12.0 V ajustável Atual: 0-1.0 A ajustável
3	Diodo de vácuo	Cátodo: tungstênio puro Ânodo: Cilindro de níquel Faixa de corrente de filamento: 0, 50-0, 80 A
4	Solenóide	560 voltas

Lista de configuração

#	Peças	Modelo	Qty.
1	Aparelho de função de trabalho de elétrons de metal	BEM-5715	1
2	Fonte de alimentação DC sintonizável	BEM-5055	1
3	Conjunto ideal de diodo de vácuo	BEM-5716	1
4	Bobina Solenóide	BC-201026	1
5	2mm Red Banana Leads (revestido)	BC-104087	2
6	2mm Preto Banana Leads (revestido)	BC-104088	2
7	4mm Vermelho Banana Chumbo	BC-105084	1
8	4mm Preto Banana Chumbo	BC-105083	1
9	4mm Preto Banana Chumbo (revestido)	BC-105073	1
10	4mm Vermelho Banana Chumbo (revestido)	BC-105074	1
11	Cabo de alimentação	BC-105075	1
12	Cabo de Interface de 8 pinos	BC-105077	2

Exemplos de dados experimentais

Experiência 1: Determinação da função de trabalho

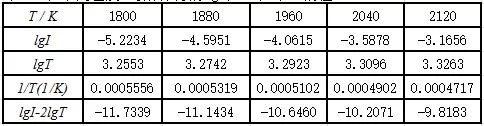

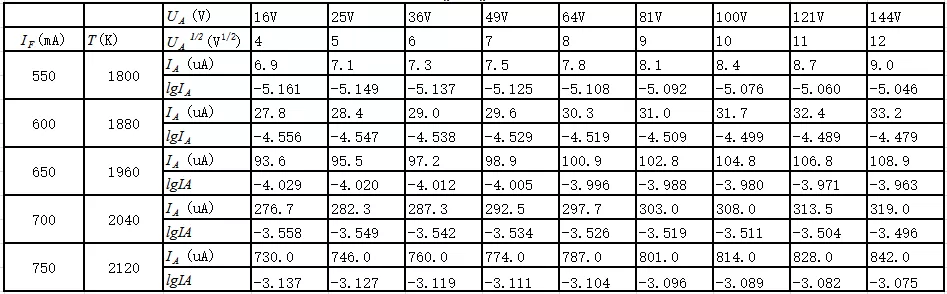

Tabela 1: Características da corrente do ânodo versus tensão e temperatura

Experimental Data Examples

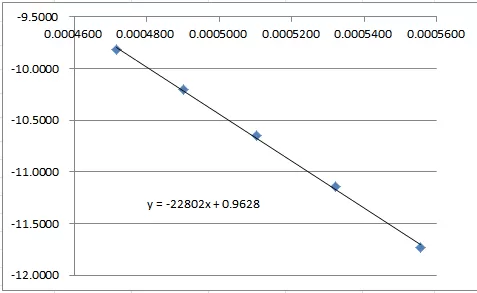

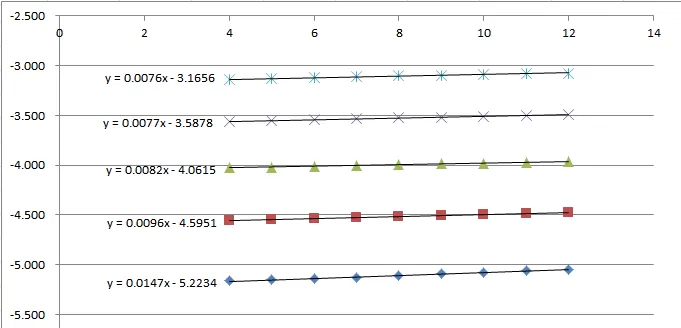

Tabela 2: Parâmetros de análise de Richardson

Experimental Data Examples

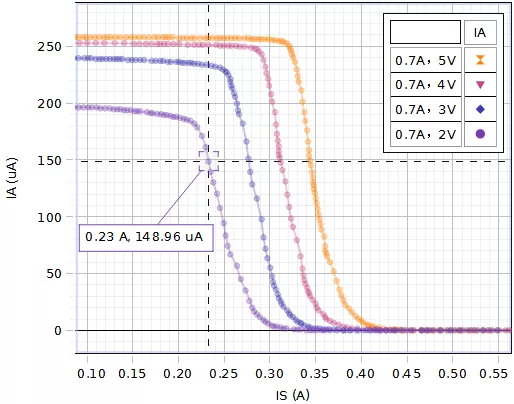

Experimento 2: Medição de relação de carga em massa

Experimental Data Examples

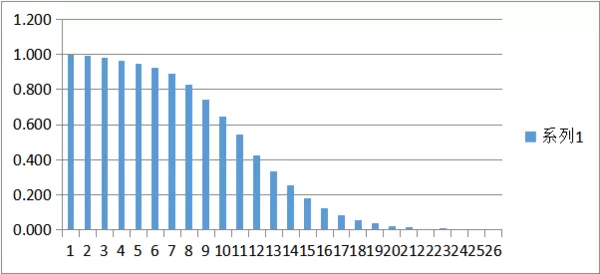

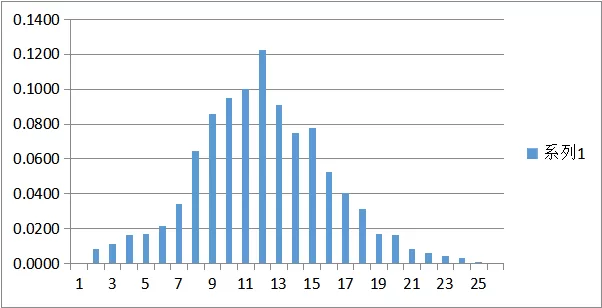

Experiência 3: Estudo de Distribuição Fermi-Dirac

Experimental Data Examples

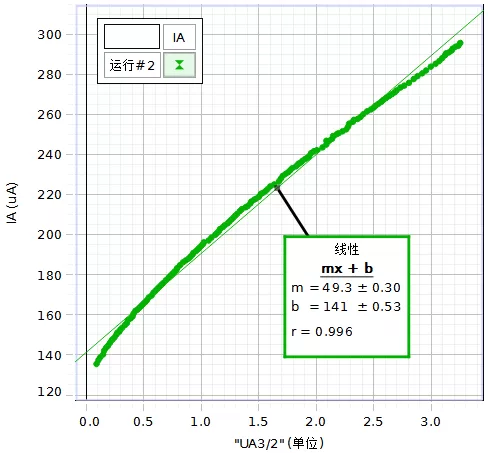

Experimento 4: Caracterização do I-V de diodo

Experimental Data Examples

Opções recomendadas

UI-5400 software de aquisição de dados Capstone
UI-5000 850 Interface Universal
Sensor de tensão sem fio PS-3211 (2 unidades)
