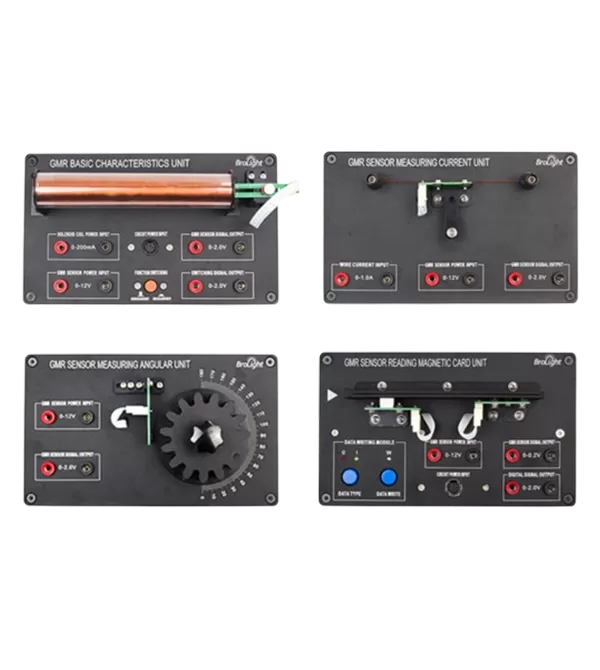

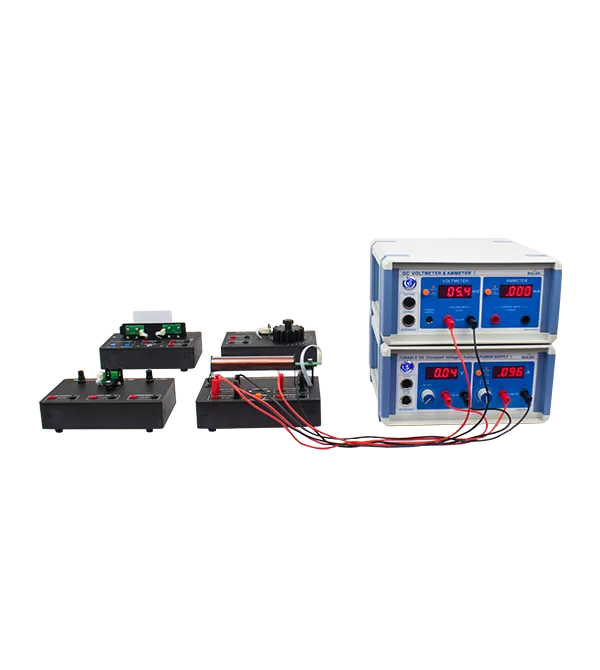

Módulos experimentais independentes:Inclui quatro módulos funcionais para medir as características básicas de GMR, corrente, deslocamento angular e operações de leitura/gravação de cartão magnético.
CExperimentação omprehensive:Suporta sete tipos de medições e análises experimentais, incluindo características de conversão magnetoelétrica analógica e digital, propriedades de magnetorresistência, corrente de fio, distribuição de campo magnético solenóide, deslocamento angular e funções de leitura/gravação de cartão magnético.
Interface de aquisição de dados conveniente:Equipado com quatro interfaces de dados compatíveis com sensores de tensão e software de aquisição de dados PASCO, permitindo a coleta de dados em tempo real e análise eficiente.

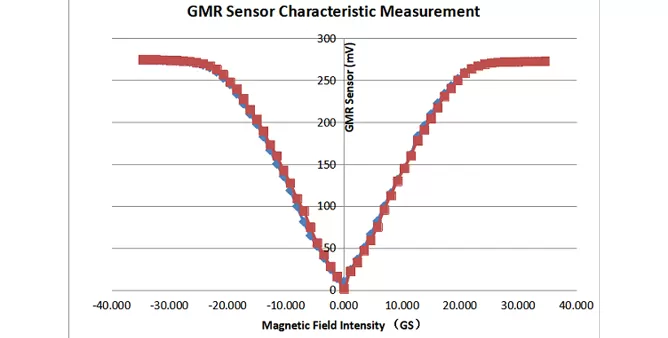

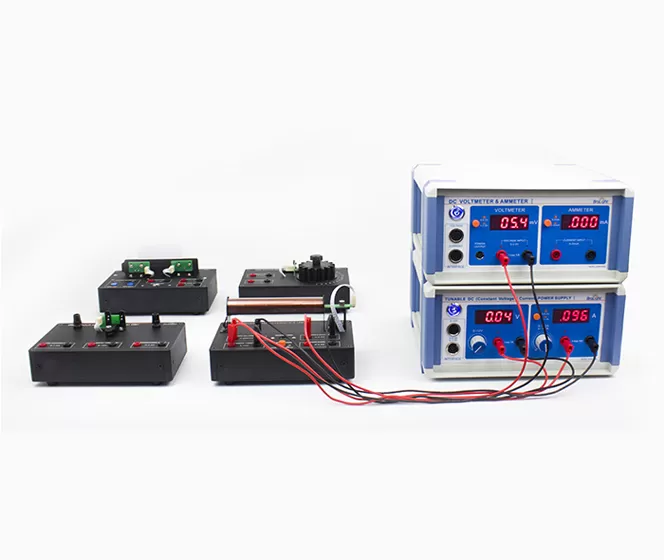

Meça as características de conversão magnetoelétrica de um sensor analógico GMR.

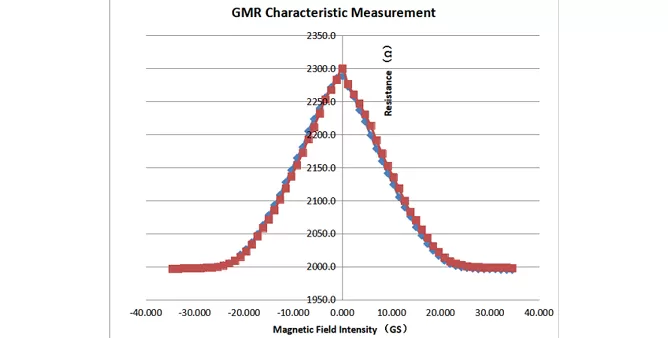

Determine a curva de magnetorresistência de um sensor GMR.
Caracterizar as propriedades de conversão magnetoelétrica de um sensor digital GMR (switch).
Mapeie a distribuição do campo magnético de um solenóide de transporte de corrente usando um sensor GMR.

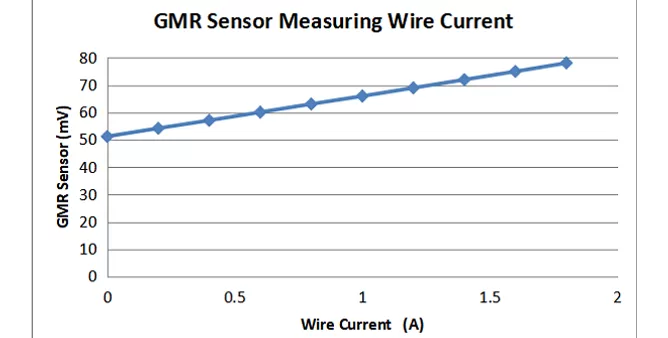

Meça a corrente elétrica em um fio com um sensor GMR.
Use um sensor de gradiente GMR para medir o deslocamento angular das engrenagens e demonstrar o princípio dos sensores de velocidade (velocidade) baseados em GMR.
Implemente a gravação e leitura do cartão magnético usando um sensor GMR.
Não. | Peças | Parâmetros chave |
1 | Fonte de alimentação DC ajustável I | Tensão: 0-12.0 V continuamente ajustável; Atual: 0-200 mA / 0-1000 mA duas faixas |
2 | Voltímetro DC/Amperímetro I | Atual: 2 mA / 20 mA duas faixas; Tensão: 200 mV / 2 V duas faixas |
3 | Módulo Característica GMR Básico | Distância de deslocamento horizontal do sensor GMR: ≥ 80mm; Inclui GMR e medição do sensor |
4 | Módulo de medição atual GMR | Fio atual: 0-1 A; Tensão de operação GMR: 0-12 V ajustável |
5 | Módulo de deslocamento angular GMR | Engrenagem com escala 0-180 °; Tensão de operação GMR: 0-12 V ajustável |
6 | GMR Cartão Magnético R/W Módulo | Função de gravação: chaves de entrada digital 0/1; Função de leitura: GMR tensão de operação 0-12 V ajustável |
Não. | Peças | Modelo | Qty |
1 | Fonte de alimentação DC ajustável I | BEM-5055 | 1 |
2 | Voltímetro DC/Amperímetro I | BEM-5056 | 1 |
3 | Módulo Característica GMR Básico | BEM-5717 | 1 |
4 | Módulo de medição atual GMR | BEM-5718 | 1 |
5 | Módulo de deslocamento angular GMR | BEM-5719 | 1 |
6 | GMR Cartão Magnético R/W Módulo | BEM-5720 | 1 |
7 | 4mm Banana Plug Cabo (Vermelho) | BC-105084 | 4 |
8 | 4mm Banana Plug Cabo (Preto) | BC-105083 | 4 |
9 | Mini cabo de 8 pinos | BC-105243 | 1 |
10 | Cabo de alimentação | BC-105075 | 2 |
11 | Cabo de Interface 8-Pin | BC-105077 | 2 |
UI-5400 software de aquisição de dados Capstone
UI-5000 850 Interface Universal
Sensor de tensão sem fio PS-3211 (2 unidades recomendadas)
